Владелец нового внедорожника заявил о вибрации при движении, гуле на скорости и толчках коробки передач. Требование к продавцу строилось на том, что это производственный дефект.
Такие жалобы — самая сложная категория в автотехнике. «Вибрирует» — это ощущение, а спор идет о факте. Единственный способ перевести одно в другое — измерить.
Как измеряли

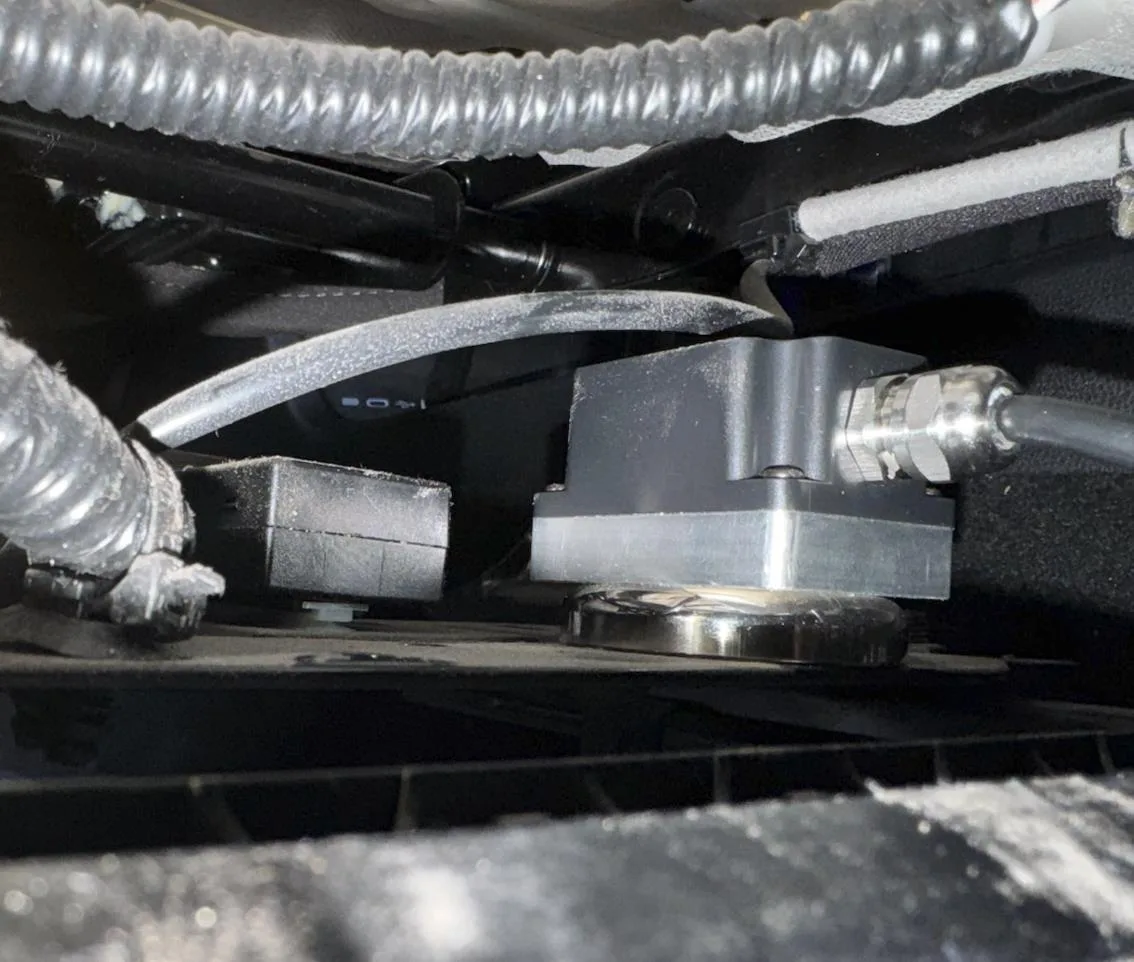

Датчик виброанализатора закрепили жестко на металлическом основании салазок водительского сиденья, а не на подушке. Обоснование простое: пенополиуретан набивки вносит нелинейные искажения, и вибрация «от шасси к водителю» через него уже не читается.

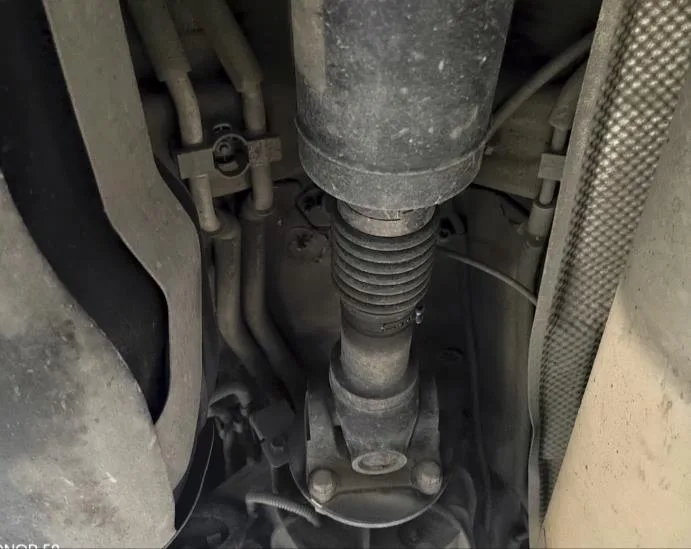

Перед испытаниями проверили и привели к норме давление в шинах, проверили балансировку колес и состояние ходовой части на подъемнике.
Дорожные испытания провели дважды, в разные дни и по разным маршрутам — около 30 км по покрытию от нового гладкого до изношенного с колейностью. Четыре режима: город 0–60, крейсерский 90–110, скоростной 120–140 и накат со сброса газа для диагностики трансмиссии без нагрузки.
При камеральной обработке графики виброускорений за оба дня наложили друг на друга: телеметрия совпала практически полностью. Это и есть проверка на повторяемость — она исключает «плавающие» дефекты и позволяет работать с объединенным массивом данных как с достоверным.
Результат замеров
| Режим | Ось | Измерено, мм/с | Норма ГОСТ, мм/с |
|---|---|---|---|
| 60 км/ч | вертикальная | 2,6 | 8,0 |
| 90 км/ч | вертикальная | 3,8 | 8,0 |
| 110 км/ч | вертикальная | 4,8 | 8,0 |
| 130 км/ч | вертикальная | 5,4 | 8,0 |
| 60–110 км/ч | продольная и поперечная | 0,9–1,5 | 5,6 |
Запас до предельной нормы — от 35 до 80 % в зависимости от режима и оси.
Как отсекали версии

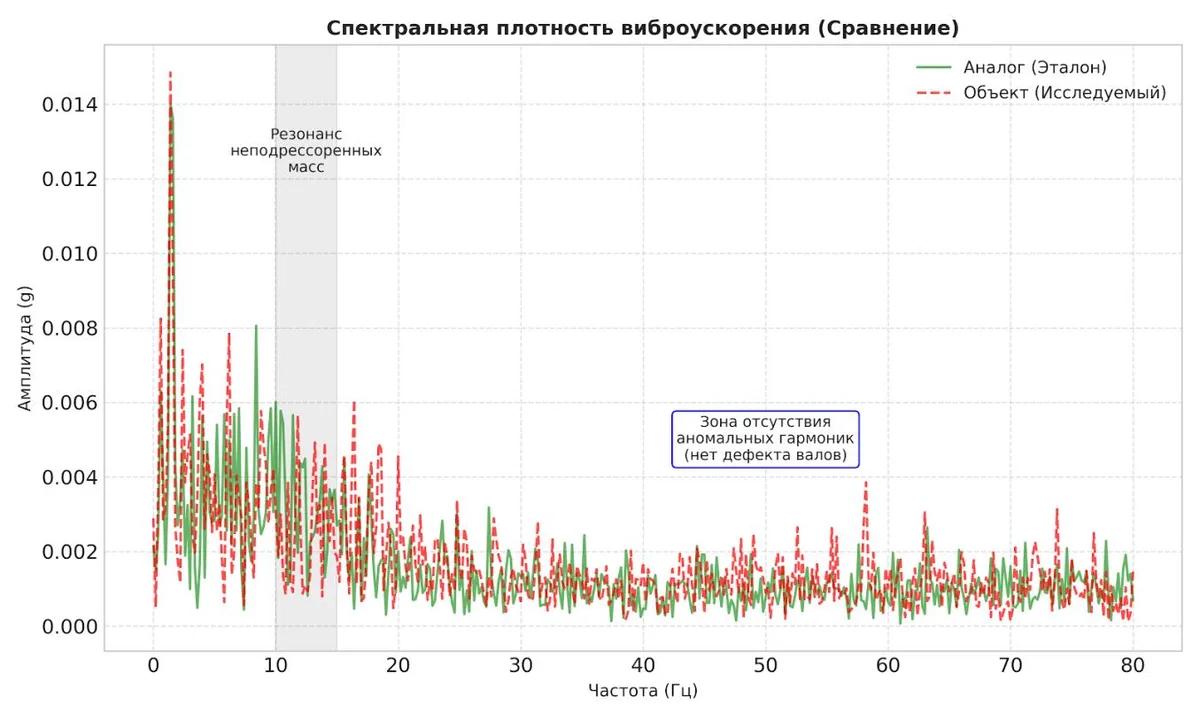

Цифры сами по себе отвечают только на первый вопрос. Природу явления устанавливает разбор спектра:
Дисбаланс колес. В спектре видна слабая гармоника на частоте вращения колеса, но ее амплитуда ничтожна — около 0,05 м/с². Остаточный дисбаланс есть у любого реального автомобиля; здесь он гасится подвеской и опорами рамы. Эффекта биений не зафиксировано.
Дисбаланс карданной передачи. Отвергнут по физике: при дисбалансе рост скорости вдвое дает рост силы вибрации вчетверо. Зафиксированный рост линейный, а не квадратичный.
Двигатель и коробка. Отвергнуты отсутствием вибрации на неподвижном автомобиле при варьировании оборотов. Толчков и некорректных переключений на всех режимах не выявлено.
Колебания моста и аэродинамическая раскачка. Отвергнуты отсутствием роста вибрации по поперечной оси при увеличении скорости.
Остается единственный источник возмущения — дорожное полотно, воздействующее на технически исправную подвеску.
Гул на скоростях выше 120 км/ч зафиксирован, но ростом виброускорения на кузове не сопровождается. Это аэродинамический шум обтекания: высокий угловатый кузов, крупные зеркала и рейлинги работают турбулизаторами. Явление конструктивное — оно не свидетельствует о поломке детали.
Вывод
Вибрации, выходящей за пределы норм, нет. Дефекта нет. То, что владелец воспринимает как вибрацию, — обратная связь от дороги, характерная для рамной конструкции: тяжелый неразрезной задний мост и жесткая рама транслируют микропрофиль покрытия иначе, чем несущий кузов легкового седана.
Что из этого следует
Ощущение — не дефект, пока оно не измерено. По вибрации и шуму спор выигрывает та сторона, у которой есть протокол замеров с привязкой к нормативу, а не описание словами.
Отрицательный результат — тоже результат. Заключение о том, что дефекта нет, стоит ровно столько же работы, что и обратное. Мы пишем то, что показали приборы, независимо от того, кто заказал исследование.
Повторяемость важнее одного заезда. Второй заезд в другой день по другому маршруту — это то, что отличает измерение от эпизода. Без него любой результат можно объяснить случайностью.
Конструктивная особенность и недостаток — разные вещи. Свойства, вытекающие из архитектуры автомобиля, не являются недостатком товара и не препятствуют его безопасной эксплуатации.
